LẮP ĐẶT MÀN HÌNH LED.

     Bạn có thể bắt gặp lắp đặt màn hình led ở mọi nơi như: Dọc bên đường, trung tâm thương mại, nhà hàng, quán cafe, cửa hàng tạp hóa... với sự phổ biến của lắp đặt màn hình led hiện nay với ưu điểm lớn là có thể phục vụ cho rất nhiều lĩnh vực khác nhau. Đi kèm theo đó, có một số câu hỏi được đặt ra đó là về vấn đề thi công lắp đặt nó ra sao? Làm sao để có thể lắp đặt màn hình led theo đúng tiêu chuẩn, kỹ thuật và tiết kiệm chi phí? Chúng ta hãy cùng tìm hiểu bài viết dưới đây:

1, Trước khi lắp đặt màn hình led.

     -Trước khi lắp đặt màn hình led chúng ta cần khảo sát để làm rõ những vấn đề: Vị trí lắp đặt, địa điểm thi công, kích thước màn hình dài x rộng x sâu, vị trí đặt tủ điện, vị trí điều khiển màn hình led.

     -Thiết kế bản vẽ khung màn hình, bản vẽ sơ đồ nguồn, bản vẽ sơ đồ card điều khiển.

     Lưu ý: tính toán số lượng tấm trên 1 nguồn, tấm trên 1 card theo chiều cao và chiều rộng để phân bố số lượng cho hợp lí. Ví dụ: 1 nguồn 5v 40a có thể cấp cho 8 tấm modul P3 vậy để 1 nguồn cấp cho module ngang 2 tấm và cao 4 tấm, 1 card kystar G612 có thể điều khiển được 256x768 điểm ảnh như vật 1 card cấp cho 32 tấm modul p3 kích thước 64x64 điểm ảnh ngang 4 tấm và cao 8 tấm.

     - Lên phương án thi công lắp đặt.

     - Chuẩn bị hàng hóa vật tư: module led, card thu, nguồn cấp 5V, bộ vi xử lí (bộ xử lý hình ảnh), dây điện, dây mạng, dây kết nối…

     - Chuẩn bị dụng cụ lắp đặt: Máy khoan, máy cắt, máy hàn, máy laze… tùy theo kích thước và vị trí lắp đặt để chuẩn bị vật tư thi công sao cho phù hợp.

     - Tập kết hàng hóa tại địa điểm thi công, kiểm tra hàng hóa trước khi lắp đặt.

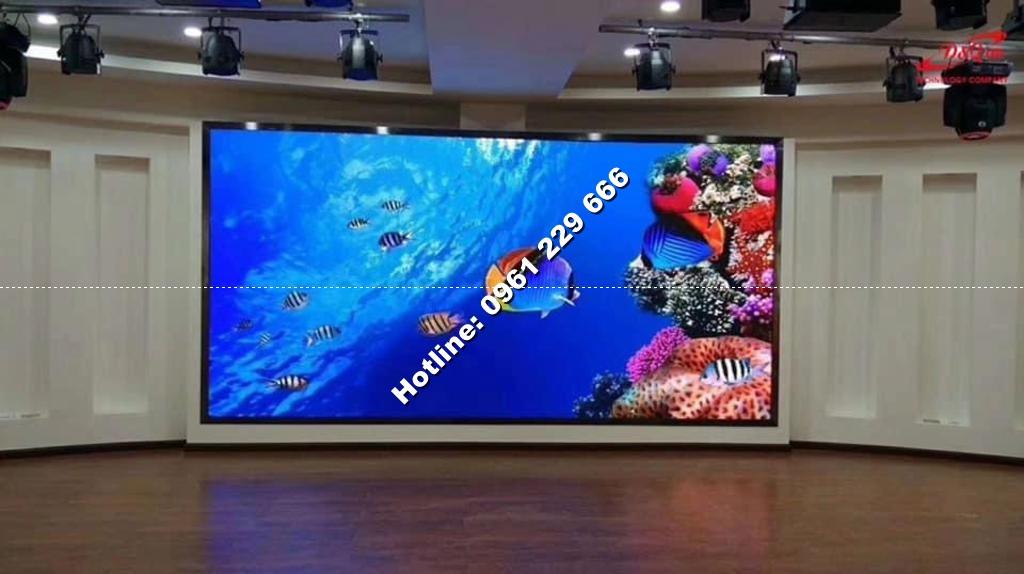

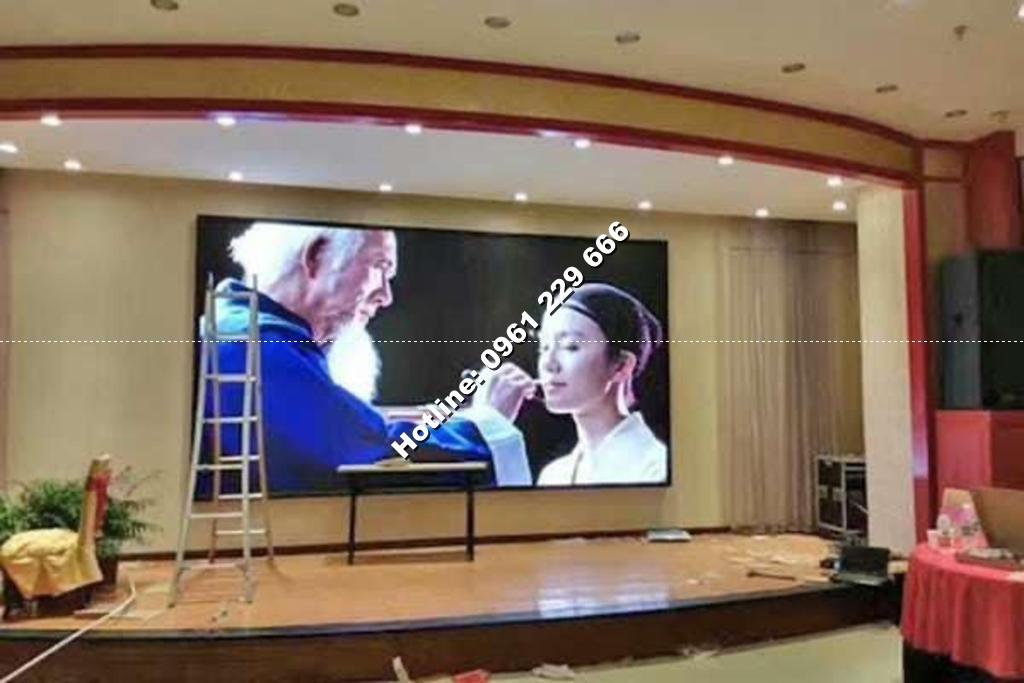

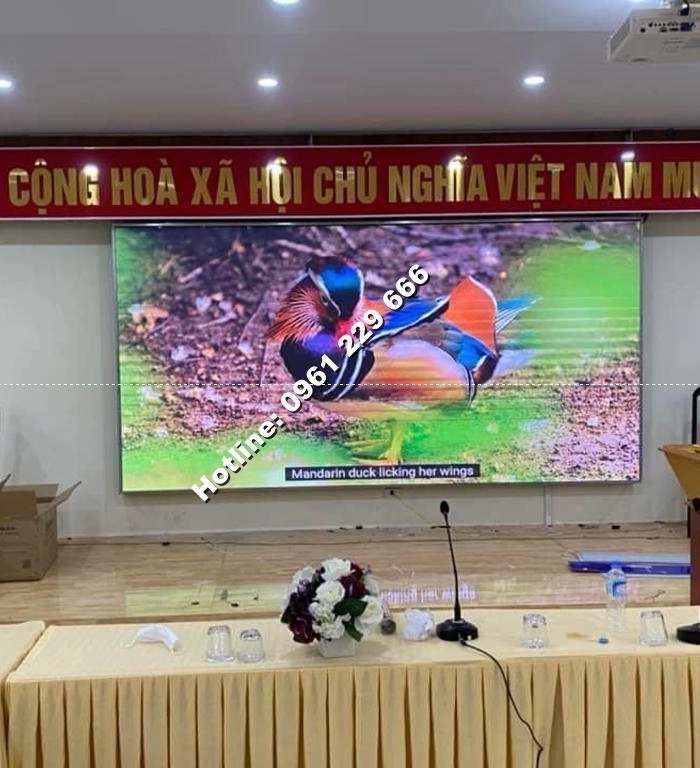

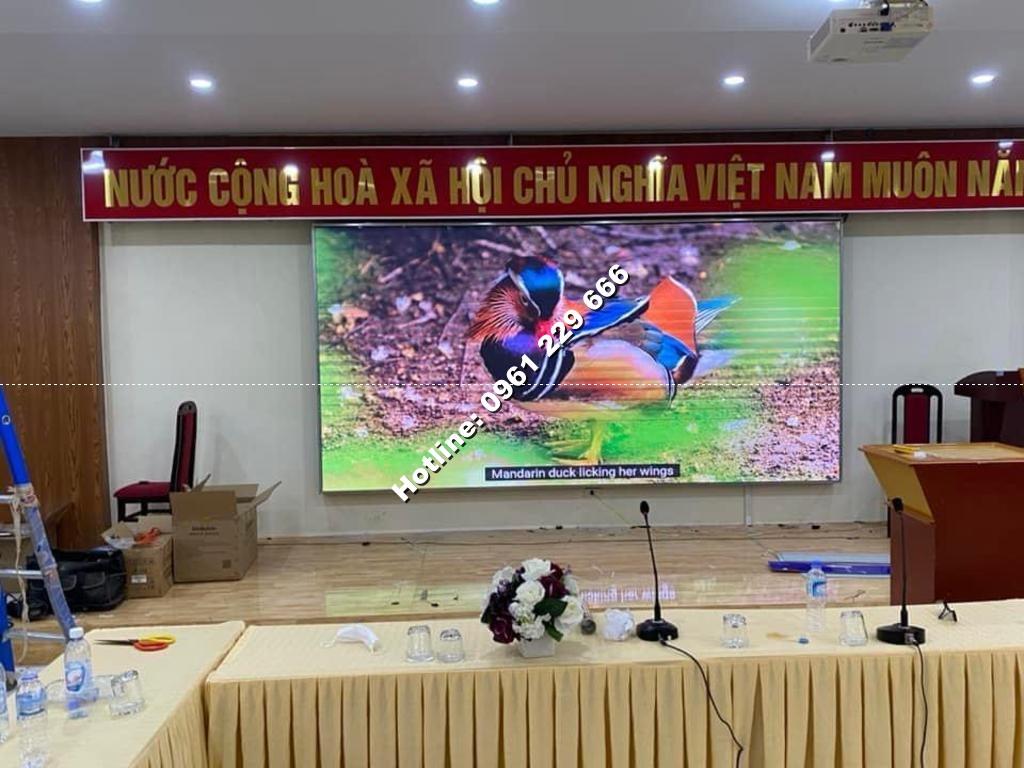

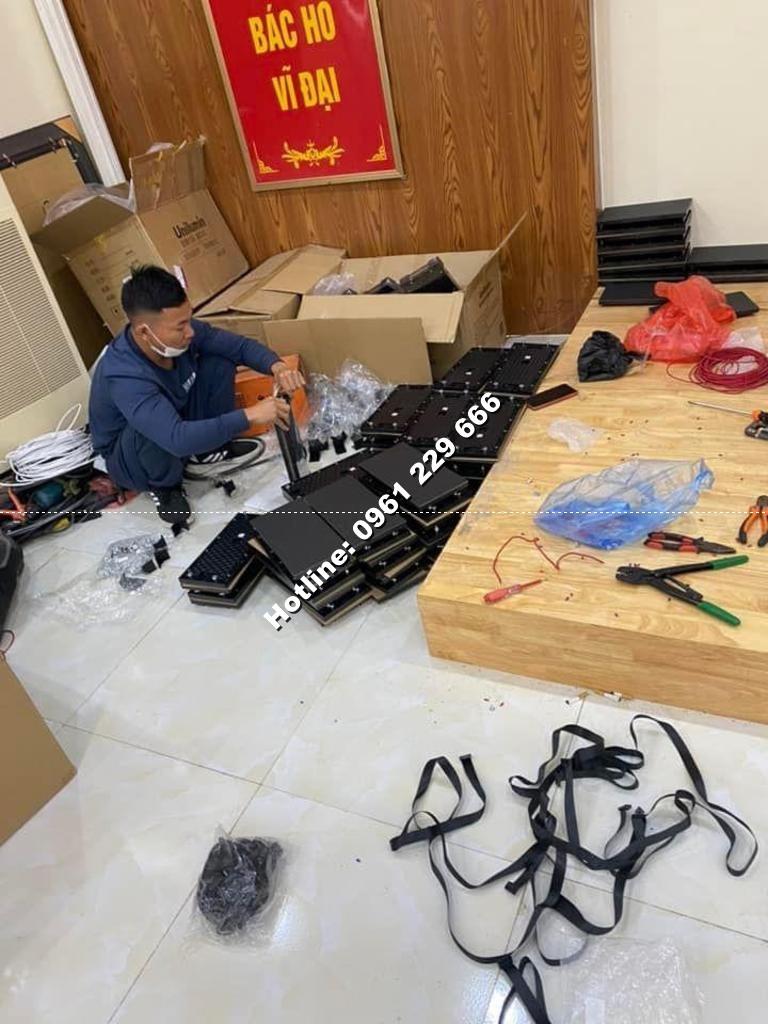

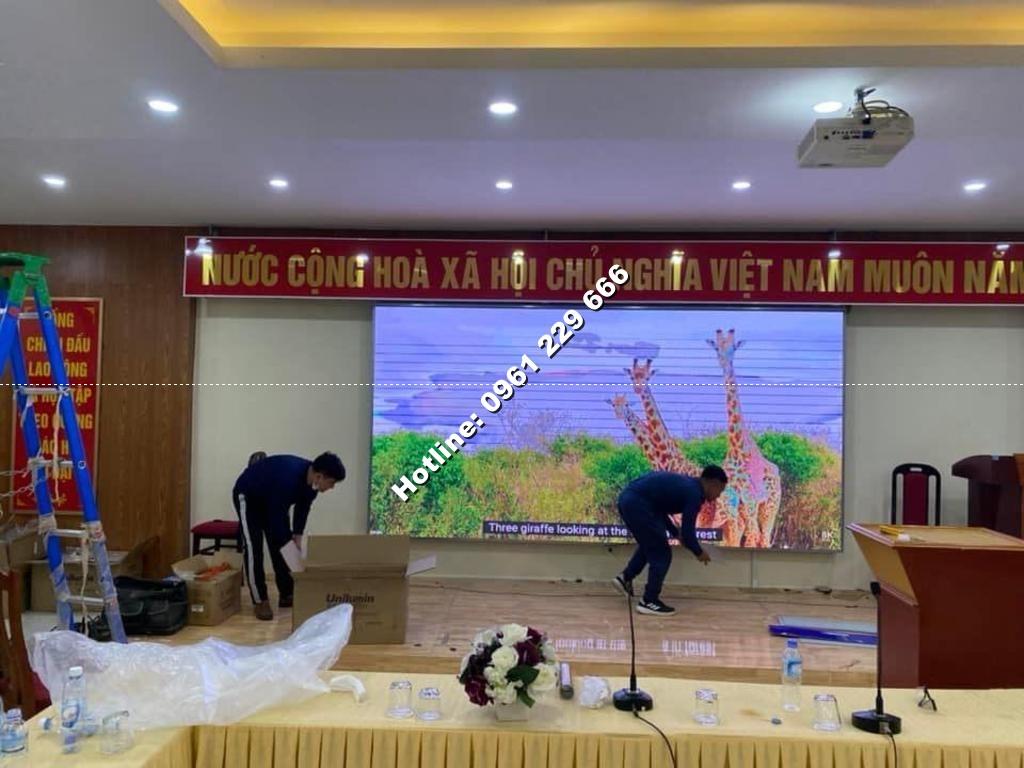

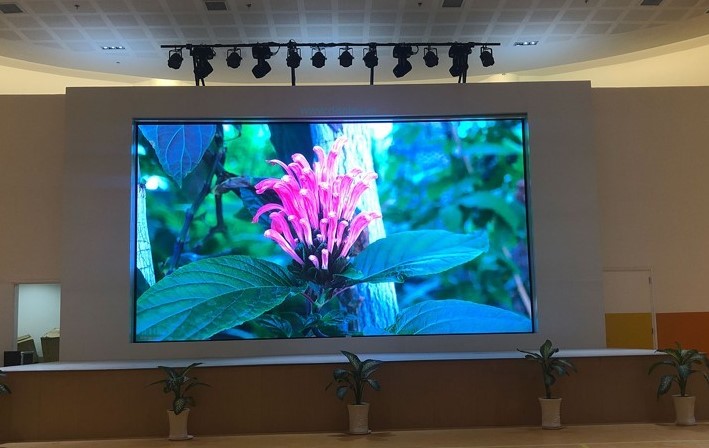

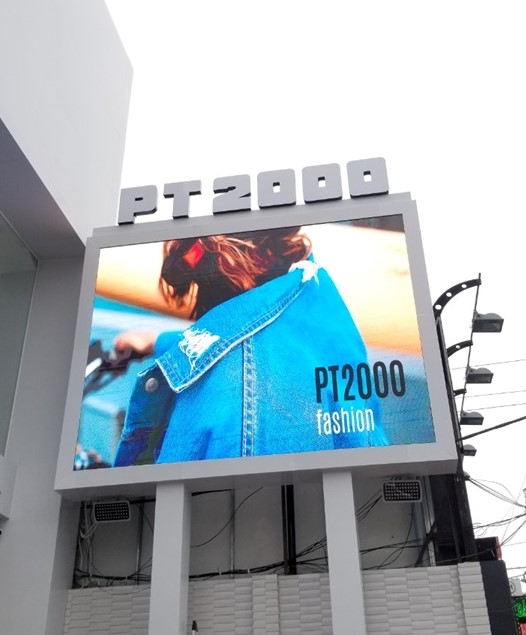

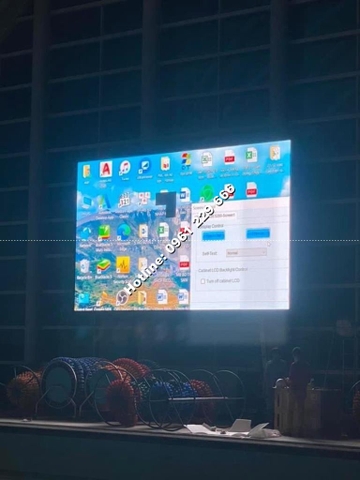

Lắp đặt màn hình led.

Lắp đặt màn hình led.

Lắp đặt màn hình led.

Lắp đặt màn hình led.

Lắp đặt màn hình led.

2, Tiến hành lắp đặt.

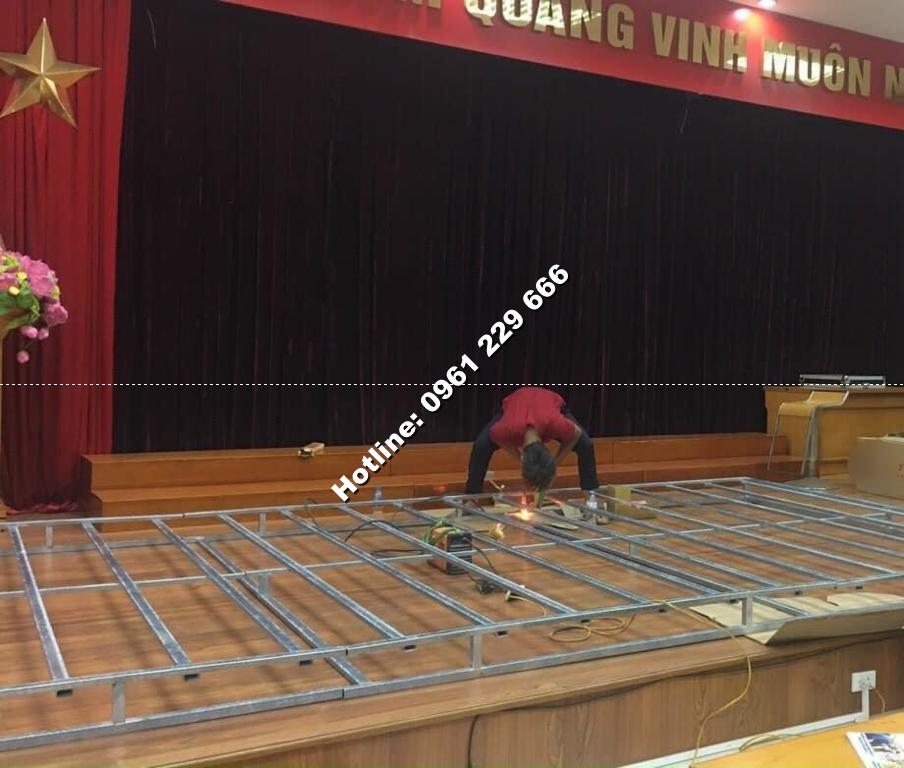

         - Hàn khung theo thiết kế bản vẽ:

Lưu ý:

     + Hàn khung ở mặt trong màn hình tránh tình trạng chân hit của module đè mối hàn làm kênh bề mặt lắp đặt màn hình led, mài mối hàn và sơn để đảm bảo tình trạng han gỉ tại vị trí mối hàn.

     + Khi hàn khung lưu ý để độ dư về chiều ngang và chiều dài màn hình tùy theo kích thước màn hình để khi lắp đặt module lên không bị căng khít bảo đảm khi bảo hành, bảo dưỡng có thể tháo lắp module dề dàng thuận tiện.

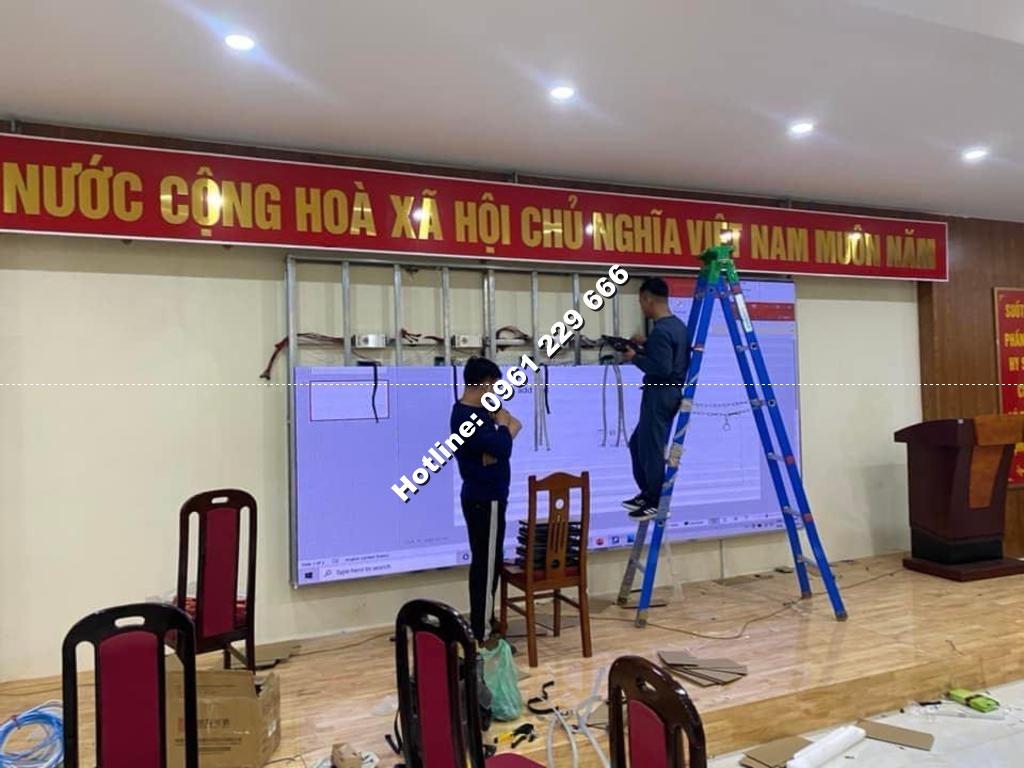

     - Dựng khung màn hình sau khi hoàn thiện khung màn hình và xác định vị trí.

Lưu ý: lắp đặt khung cẩn thận tránh tình trạng khung bị móp méo biến dạng ảnh hưởng đến bề mặt hiển thị.

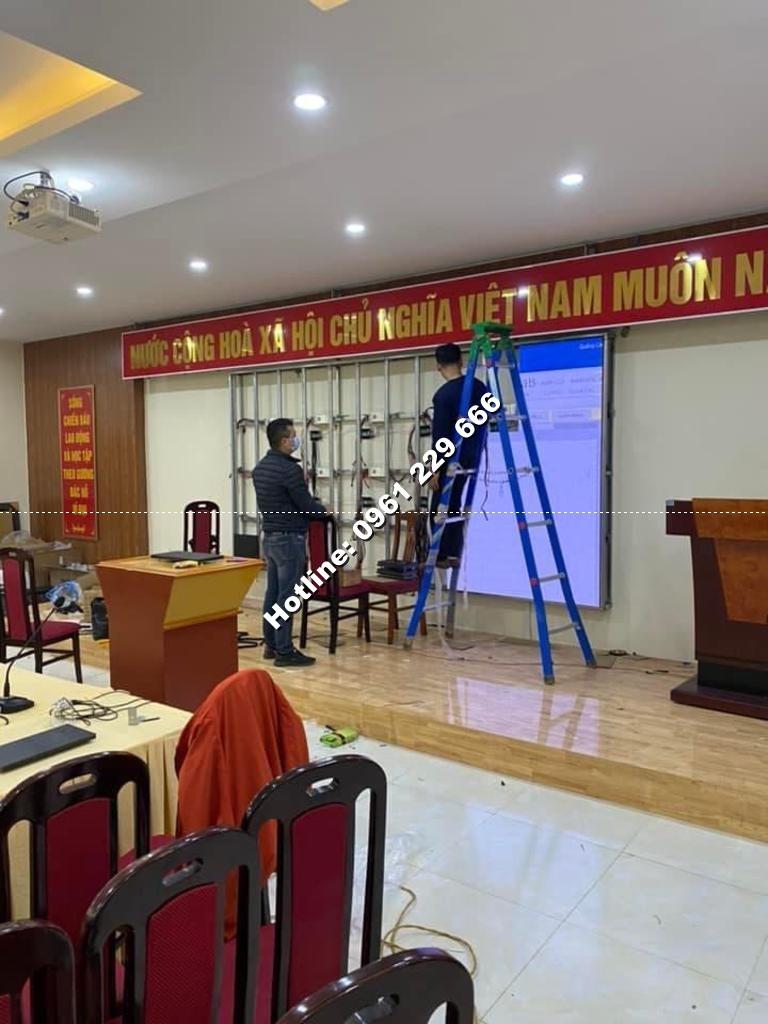

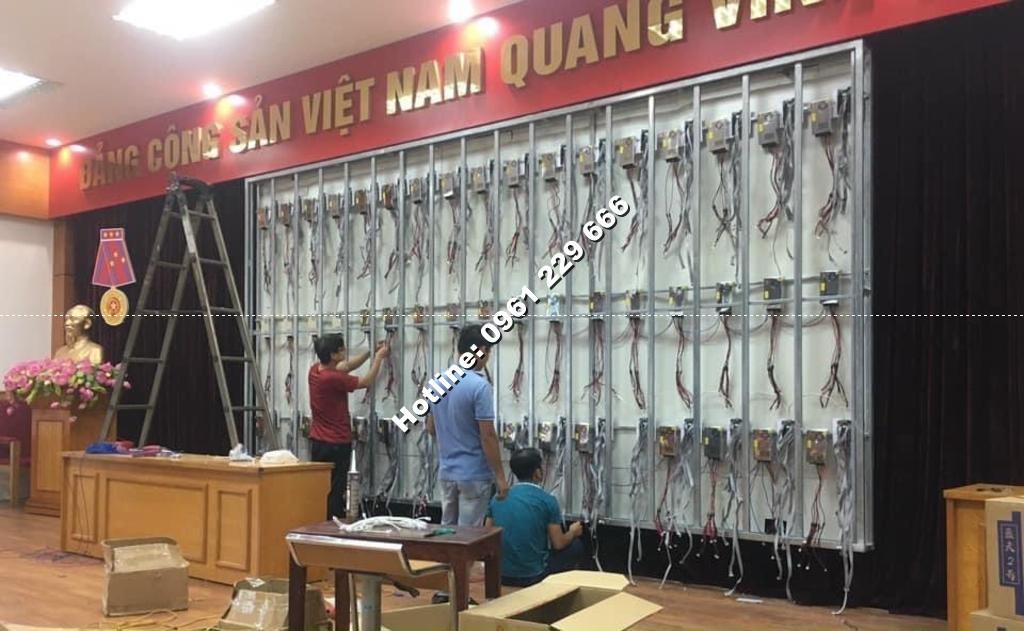

     - Sau khi dựng khung xong tiến hành bắt card thu và nguồn 5V vào khung màn hình theo sơ đồ.

     - Tiến hành đấu nối nguồn, card, kết nối nguồn card theo sơ đồ điều khiển và sơ đồ điện theo bản vẽ đã dự toán trước khi lắp đặt.

     - Tiến hành đấu nối tủ điện, kéo dây điện dây mạng cấp cho màn hình led.

Lưu ý:

     + Dùng vom, ampe kế kiểm tra tín hiệu và chất lượng nguồn điện cấp vào hệ thống trước khi cấp nguồn cho thiết bị, hệ thống màn hình led.

     + Trường hợp phát hiện nguồn điện chưa đạt yêu cầu kỹ thuật của hệ thống màn hình led thì phối hợp với chủ đầu tư để có phương án xử lý phù hợp với công suất của lắp đặt màn hình Led cũng như tải chịu của hệ thống lưới điện với màn hình led. Tuyệt đối không cấp nguồn cho hệ thống màn hình led khi nguồn điện chưa đạt yêu cầu, tránh ảnh hưởng tới hệ thống lưới điện của tòa nhà cũng như ảnh hưởng đến thiết bị màn hình led, tránh thiệt hại cho chủ đầu tư và doanh nhiệp.

     - Kết nối thiết bị điều khiển máy tính, bộ xử lý hình ảnh, màn hình led.

     - Xông điện màn hình kiểm tra thiết bị card nguồn.

     - Setup cấu hình thông số, tham số của lắp đặt màn hình led.

     - Lắp nam châm hít vào module.

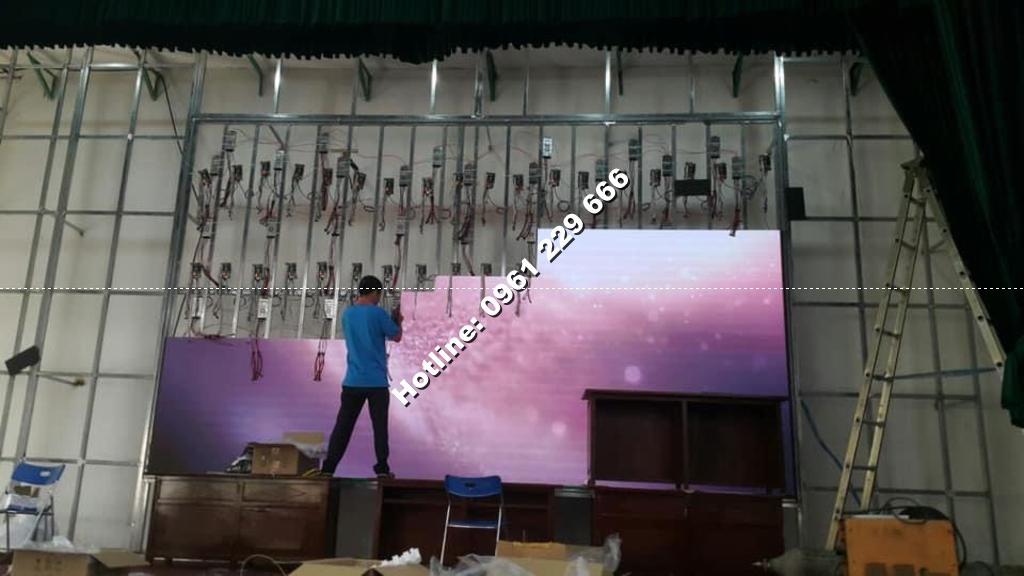

     - Lắp module led.

     - Hoàn thiện:

3, Sau khi lắp đặt

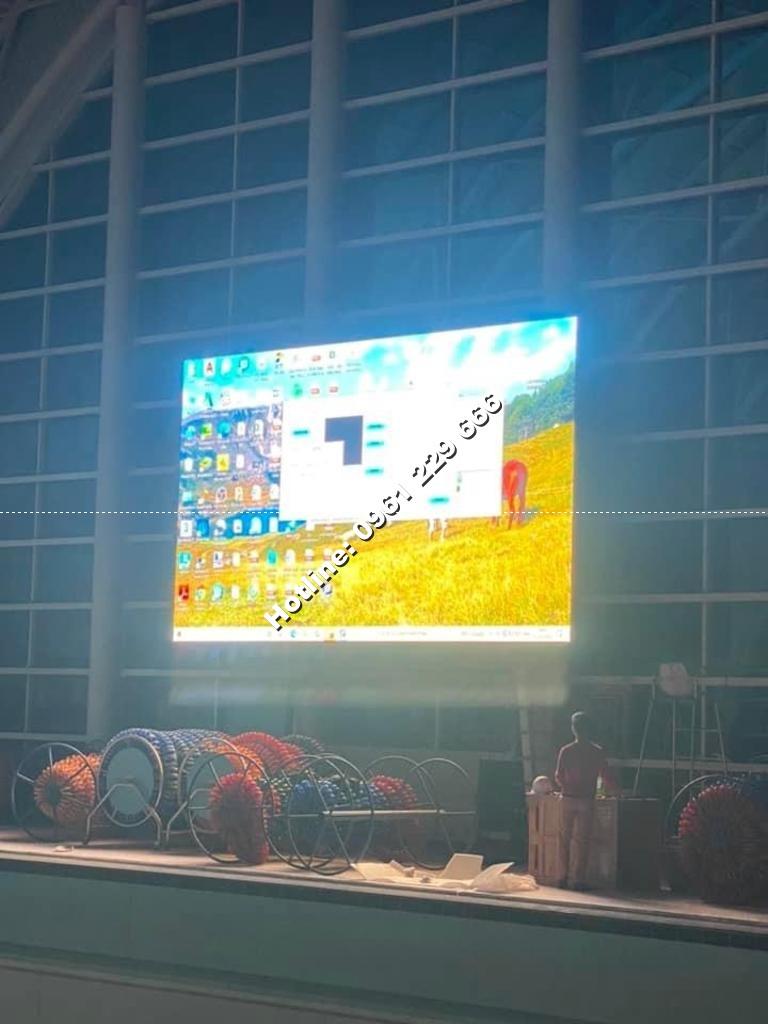

- Chạy thử:

Lưu ý:

     + Sau khi test thấy hệ thống họat động ổn định thì báo cáo và xin phép chủ đầu tư cho phép chạy thử thiết bị liên tục từ 8 đến 24 giờ. Nội dung hiện thị trong quá trình test trên hệ thống màn hình led phải được cấp phép của chủ đầu tư hoặc do chủ đầu tư cung cấp.

     + Trong suốt quá trình vận hành thử, luôn có cán bộ kỹ thuật trực kiểm tra liên tục, cần theo dõi và ghi lại các sự cố và khắc phục cũng như thông báo đển chủ đầu tư, đưa ra các nguyên nhân, cách khắc phục để có hướng dẫn cho chủ đầu tư về sau khi gặp sự cố tương tự.

Lưu ý:

     ₊ Kiểm tra độ an toàn, bảo mật thông tin sau khi hệ thống hoạt động (chống virus, backdoor, trojan, các trạng thái đóng/mở port... xâm nhập vào máy tính điêu khiển).

    + Đưa ra giải pháp tư vấn hỗ trợ chủ đầu tư để tránh bị tấn công, lộ thông tin, và phương án khắc phục.

     + Sau khi lắp đặt hoàn thiện lắp đặt màn hình led hoạt động ổn định và được chủ đầu tư, tư vấn, giám sát ghi nhận thì tiến hành kết nối với phòng trung tâm điều khiển nơi đặt thiết bị xử lý như máy tính, bộ xử lý hình ảnh…(theo yêu cầu của chủ đầu tư).

    + Kiểm tra lại việc điều khiển, kết nối từ xa qua mạng lan, internet... sau khi lắp đặt hoàn chỉnh.

     + Đảm bảo an toàn, bảo mật, an ninh thông tin ngay sau khi kết nối.

     + Sao lưu back up toàn bộ cấu hình hệ thống.

     Vậy là bạn đã hoàn tất cách lắp đặt màn hình led đơn giản và dễ dàng theo đúng tiêu chuẩn. Bạn vẫn có thể tự lắp đặt được nhưng để đảm bảo yếu tố chất lượng, các thông số kỹ thuật và quan trọng nhất vẫn là sự an toàn thì cần đến sự hỗ trợ của một đơn vị chuyên nghiệp.

     Bảo Hoàng với hơn 15 năm hoạt động trên thị trường trong lĩnh vực sản xuất, cung cấp và thi công màn hình led với nhiều kinh nghiệm, cùng với đội ngũ kỹ thuật viên có tay nghề cao, được đào tạo bài bản, chắc chắn mang đến cho bạn những dịch vụ tốt nhất.

     Trước khi tiến hành lắp đặt màn hình led. Đơn vị thi công cần phải chuẩn bị các thiết bị cần thiết. Để làm được điều đó, trước tiên bạn cần phải nắm được mục đích lắp đặt màn hình led là gì, ở đâu, chi phí như thế nào? Bàn bạc kỹ lưỡng với đơn vị thi công để cả hai bên cùng thống nhất về phương án lắp đặt.

     Các vật liệu thường thấy trước khi tiến hành như:

• Các module led tương ứng với loại màn hình led sử dụng. Ví dụ: module p3 full color, module p4 full color.

• Bộ card điều khiển: có nhiều lựa chọn card on hay card off để khách hàng lựa chọn.

• Nguồn led: lựa chọn nguồn led phù hợp từ 5 – 24V meanwell, driver 18w hoặc driver 36V, driver 220V.

• Thiết bị đổi nguồn.

• Khung sắt hàn hoặc cabinet: Lựa chọn kích thước và chất liệu khung phù hợp với điều kiện môi trường lắp đặt màn hình led.

• Các vật liệu thi công khác: dây điện 220V, tua vít, bộ ốc, kìm, keo, phích điện…

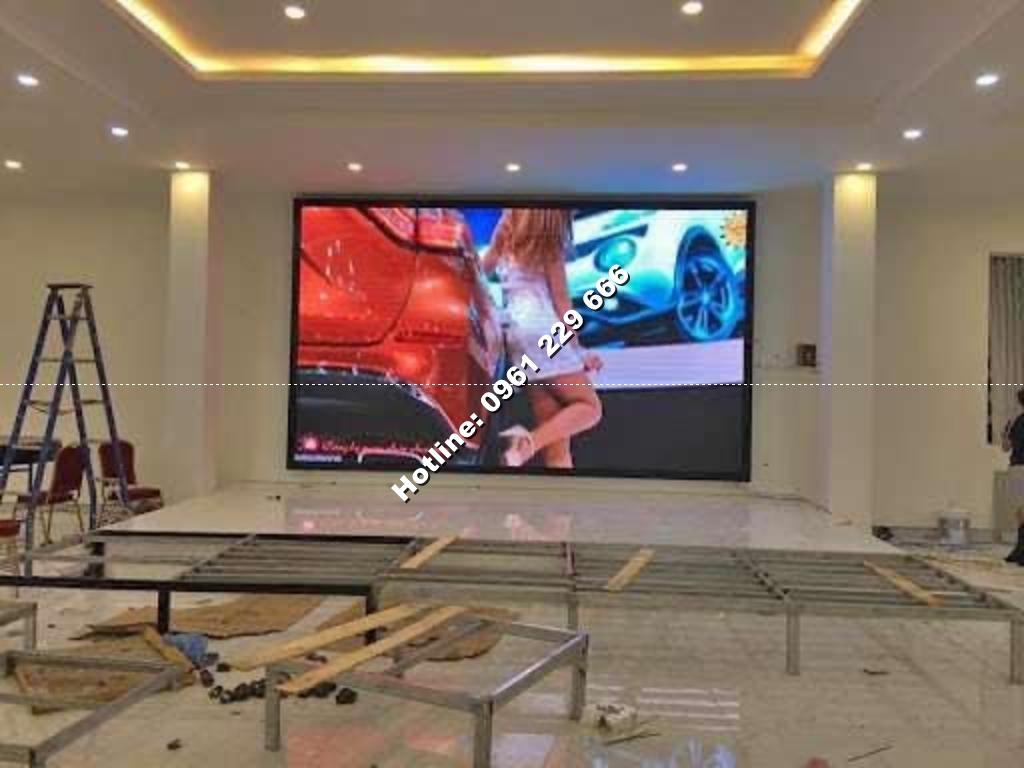

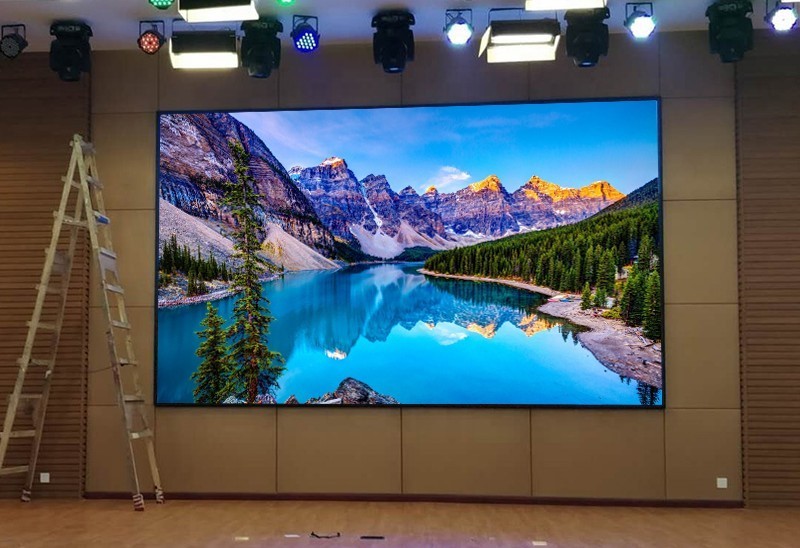

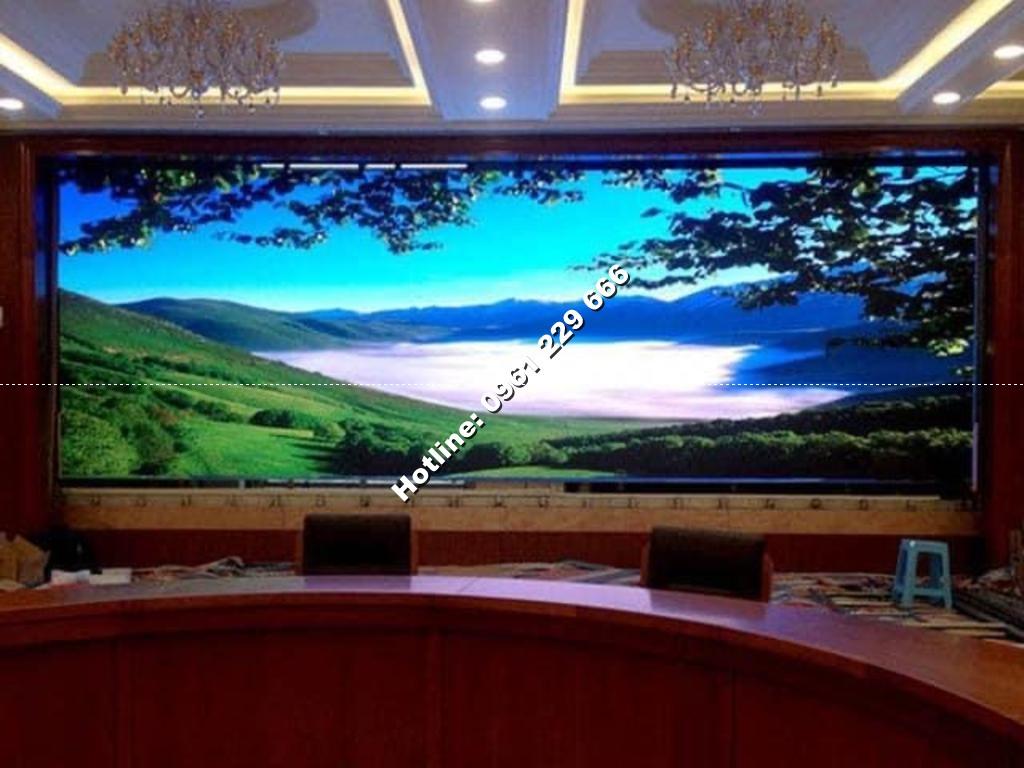

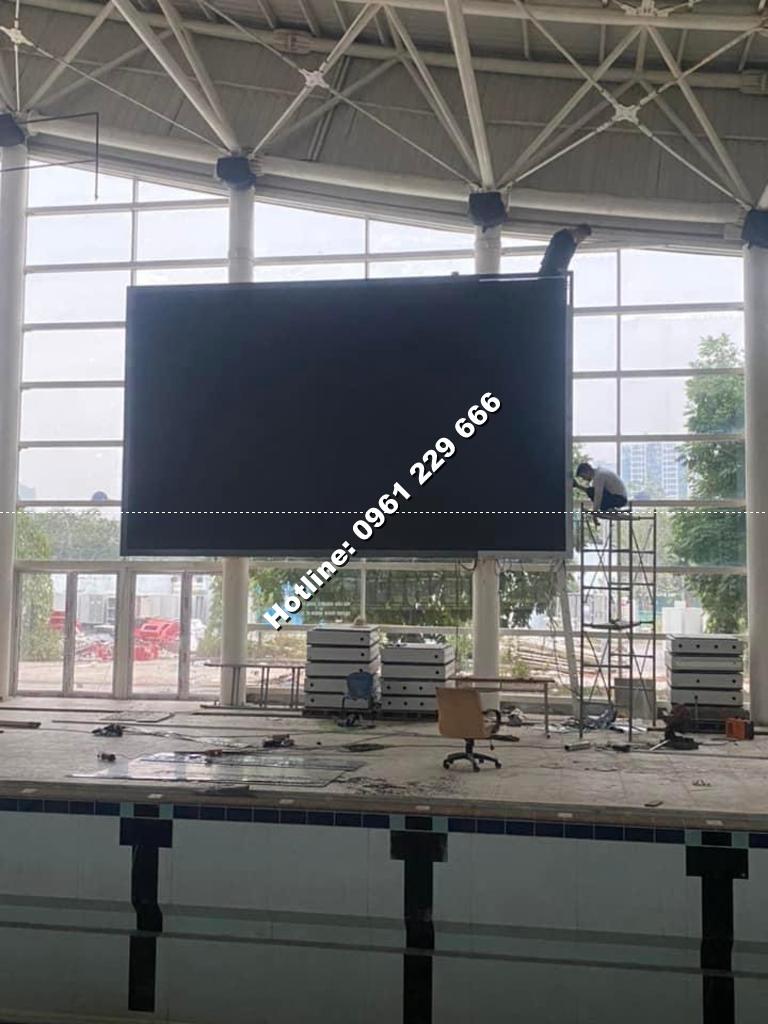

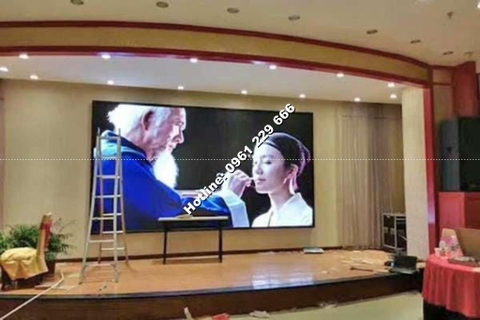

Lắp đặt sản xuất màn hình led.

Lắp đặt sản xuất màn hình led.

Lắp đặt sản xuất màn hình led.

Lắp đặt sản xuất màn hình led.

Lắp đặt sản xuất màn hình led.

Quản lý và chạy nội dung quảng cáo.

     Sau khi đã hoàn thành thi công lắp đặt màn hình led. Đơn vị thi công cần tiến hành kiểm tra lại tổng thể cả quy trình lắp đặt. Điều này sẽ giúp phát hiện ra những sai sót (nếu có) trong quá trình thi công để kịp thời xử lý.

     Tiếp theo, bạn cần phải kết nối màn hình với laptop để chạy thử nội dung quảng cáo. Thời gian test nội dung quảng cáo nên kéo dài liên tục từ 12 – 24 tiếng để kiểm tra xem bố cục, màu sắc, nội dung đã hiển thị như mong muốn chưa. Cuối cùng, sau khi hoàn thiện việc chạy nội dung quảng cáo, bạn phải cùng đơn vị thi công tiến hành hoàn thiện.

Những lưu ý khi lắp đặt màn hình led.

     Không giống như màn hình led trong nhà. Việc lắp đặt màn hình led cần phải quan tâm đến vị trí lắp đặt. Sao cho dễ tiếp cận mọi người cũng như khả năng chống chịu các điều kiện thời tiết xấu. Vì vậy, khi lựa chọn mua và lắp đặt màn hình led, bạn cần lưu ý các điểm sau:

     Hãy ưu tiên các loại màn hình led có độ sáng từ 4000cd/m2 tùy thuộc vào mục đích sử dụng.

     Bề mặt của màn hình led phải có độ phẳng cân bằng nằm trong khoảng ±1mm.

     Nên lựa chọn các màn hình có cấp bảo vệ từ IP65 trở lên.

     Lắp đặt màn hình led ở các vị trí có góc nhìn rộng, thoáng, dễ dàng quan sát được từ xa.

     Nên lựa chọn các đơn vị thi công uy tín, có dịch vụ trọn gói để giảm thời gian, công sức trong quá trình chuẩn bị, lắp đặt cũng như dịch vụ sửa chữa bảo trì tin cậy.

Các loại màn hình led phổ biến hiện nay.

     Nếu có nhu cầu lắp đặt màn hình led. Bạn nên cân nhắc lựa chọn 5 loại màn hình led phổ biến dưới đây.

     Màn hình led âm tường: Phương pháp này ngoài tăng tính thẩm mỹ thì còn có tác dụng bảo vệ màn hình cũng như tiết kiệm diện tích. Tuy nhiên, quá trình sửa chữa và bảo trì màn hình sẽ khá bất tiện.

     Màn hình led gắn tường: Phương pháp này sẽ gắn cố định một khung sắt trên tường, sau đó ghép nổi màn hình lên trên. Quá trình lắp đặt màn hình led hay sửa chữa bảo trì đều rất dễ dàng nhưng tính thẩm mỹ lại không cao.

     Màn hình led có cột trụ: Tùy vào vị trí lắp đặt màn hình led mà có thể thiết kế cột đôi hoặc cột đơn. Nhưng nhìn chung các cột trụ sẽ được làm bằng thép hoặc bê tông. Màn hình led kiểu này thường có từ 1 mặt đến 3 mặt. Vì vậy, quá trình lắp đặt, sửa chữa và bảo trì cần được thực hiện bởi đội ngũ có chuyên môn.

     Màn hình led lắp đặt trên cao hay trên các nóc tòa nhà: Các kĩ sư hay đội ngũ thi công cần phải đo đạc thật kĩ kích thước và cấu trúc tòa nhà. Để tránh làm ảnh hưởng tới khả năng hiển thị của màn hình.

     Màn hình led di động: Đây là dạng màn hình led được lắp đặt trên các phương tiện giao thông như tàu điện, xe buýt chuyên dụng…
